錐形托輥的布局合理設計
發布時間：2013-12-24 11:26:40 文章來源：http://www.mycyj.com 作者：上海昱音機械

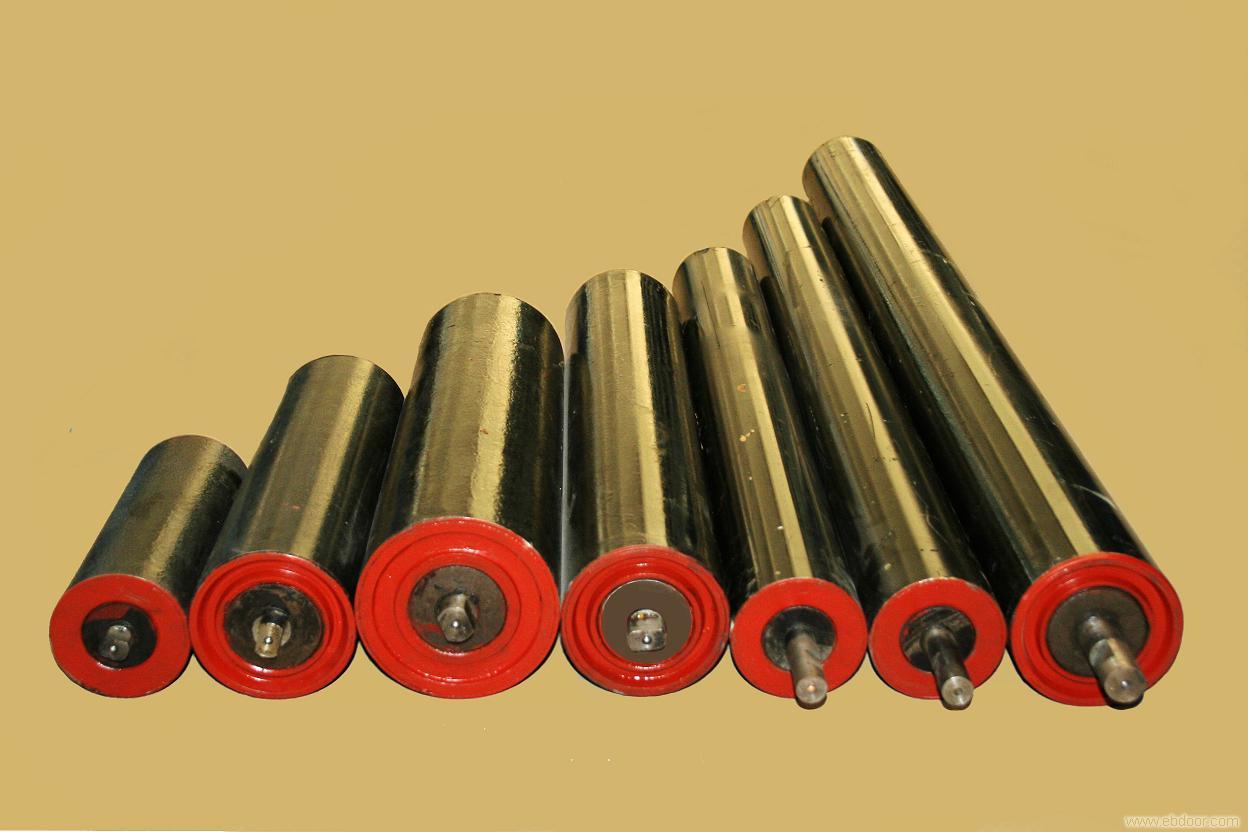

托輥是輸送設備當中最為重要的配件，約占整個輸送機械設備的總成本的百分之三十五左右，在整個輸送機設備當中產生了百分之七十以上的阻力。錐形托輥是托輥當中的一種，主要是用來支撐輸送帶和物料的重量，錐形托輥必須要運轉非常靈活可靠，以便減少輸送帶同托輥的摩擦力，對占托輥輸送機的成本的百分之二十五以上的輸送帶的壽命起著關健性作用。在輸送機設備的布局也是非常巧妙。
錐形托輥的組合布局設計主要是包括以下幾個方面：錐形托輥與相關零件的合作；錐形托輥的光滑與密封；軸系支承端布局；進步錐形托輥的剛度等方面。兩頭固定一般作業溫度下的短軸約跨距長度小于四百毫米，支點常選用兩頭單向固定方法，每個錐形托輥沖突托輥接受一個方向的軸向力。
錐形托輥配件軸承座。DTII型托輥為沖壓軸承座托輥，使用經驗證明，用3mm厚的鋼板沖壓的軸承座鋼性強、容易保證托輥的裝配精度和運轉靈活性。軸承座的精度高低，也將直接影響托輥質量。為保證沖壓后的內孔尺寸及內孔與外徑的同軸度，我們選用了優質板材和模具材料設計工裝，以放軸承部位為基準，采用CO2氣體保護自動焊機把軸承座焊接在管體上，這樣不僅保證了內孔所需三級精度要求，使托輥的旋轉阻力和徑向圓跳動不超差，而且大大減輕了托輥的整體重量。
錐形托輥配件軸承。托輥的使用壽命主要取決于軸承和密封的性能，如果托輥具有良好的密封性能，托輥使用壽命實際上就是軸承的使用壽命。軸承不僅對托輥使用壽命有重大影響，而且對托輥旋轉阻力也有一定的影響。測試結果表明:軸承摩擦阻力占托輥旋轉阻力的1/4～1/8。托輥軸承失效的主要原因如下:
a、煤塵或煤泥大量進入到軸承內，使軸承的溝道及保持架的兜孔內填滿油泥，不能轉動而失效;
b、軸承中的油脂流失后，由于外界的水或潮氣大量侵入，使鋼保持架、鋼球和內http://www.mycyj.com/托輥技術整理發布。
