托輥主要技術參數及技術性能

發布時間:2014-8-4 13:12:19   來源:本站原創   作者:上海昱音機械

一、概述
      托輥是安裝在輸送機機尾用來支承輸送帶和輸送帶上所承載的物料，它減少了物料對輸送帶的沖擊。托輥技術參數隨輸送帶寬度不同而不同。
    二、產品型號含義：托輥

      三、托輥執行標準：
      MT821-2006《煤礦用帶式輸送機托輥技術條件》。
      四、結構特征
      結構特征：

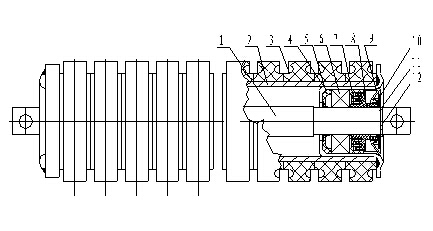

      緩沖托輥結構如圖所示：

托輥結構圖
1－軸　　2－筒體　　3－阻燃橡膠圈　4－軸承座　5－密封圈  6－軸承  　7－內密封圈　　
8－外密封圈　　9－內擋圈　　　　10－外擋圈　　11－擋板　　12－軸用彈性擋圈

五、托輥主要技術參數和技術性能
      1.徑向圓跳動：徑向圓跳動量不大于下表一的界定數值。
      2.軸向竄動：在500N軸向載荷作用下，托輥軸的軸向竄動量小于1.2mm。
      3.旋轉阻力：托輥在250N的壓力作用下，在外圓線速度為2.0m/s時，其旋轉阻力小于表二的界定數值。
      4.跌落強度：托輥經水平與垂直跌落試驗后，所有零件和焊縫無損傷和脫出現象，托輥軸向位移不大于1.2mm，托輥管體與軸承座無松動。同時，經跌落試驗后，其旋轉阻力小于下表二規定數值的1.5倍。
      5.軸向載荷：對托輥施加表三規定的軸向載荷后，托輥軸（包括軸承座、密封裝置）與托輥管體無脫開現象。

表一  徑向圓跳動量

6.浸水密封性能：托輥在清水中以1450r/min的轉速旋轉24小時后，其進水量不超過150g。
      7.淋水密封性能：托輥以1450r/min的轉速運轉120h后，其進水量不超過250g。
      8.使用壽命：壽命不低于20000小時。
      9.托輥中的膠圈，其安全性能符合MT113的相關規定。
      六、安裝、調整
      1、安裝
      將托輥掛于皮帶輸送機上已安裝好的托輥架上，上好相應的聯接件。托輥上表面應位于同一平面上(水平面或傾斜面)或者在一個公共半徑的弧面上(輸送機凹弧段或凸弧段)，在相鄰三組托輥之間其高低，固定式輸送機不大于2mm，伸縮和吊掛式輸送機不大于3mm。對于絞接緩沖托輥，則安裝前先用鉸接片與開口銷將三條托輥聯成一串，然后將再每串托輥往皮帶機上裝。
      七、使用、操作
      1.必須保持托輥良好，有清潔的工作環境。驅動裝置關閉后，對托輥進行經常性的檢查、調整、維護和清掃。
      2.輸送帶運輸時，邊緣不得超出托輥筒體邊緣。
      八、使用環境條件
      1.環境溫度為-10°～+40°。
      2.井下空氣的成分應符合《煤礦安全規程》（2004版）中第一百條的規定。
      3.工作環境允許存在淋水情況。
      4.托輥應能適應在搬運和安裝過程中出現的正常碰撞情況。
      九、保養、維修、警示
      1.經常對托輥進行清掃，保持筒體清潔。
      2.對托輥定期檢查，發現轉動不靈活的應立即取下更換。
      十、運輸、貯存
      1.產品裝箱和包扎，并符合陸路、水路運輸和裝運的要求。
      2.產品在運輸過程中，必須符合運輸部門的有關規定，產品在保管期間內應采取防雨、防潮措施，貯存時放在有遮棚的倉庫內。
      十一、開箱及檢查
      開箱時注意不要損壞箱內物品，隨產品應有下列技術文件：產品合格證書、產品使用說明書、裝箱清單、總裝圖。檢查一下這些文件是否齊全，并根據裝箱清單清點實物。
      十二、其他
      在用戶遵守輸送機運輸、保管、安裝和使用規則的條件下，從制造廠發貨之日起18個月內(其中使用日期不超過12個月)，產品因制造不良而發生損壞或不能正常工作時，我公司免費為用戶修理或更換(不包括易損件)。
